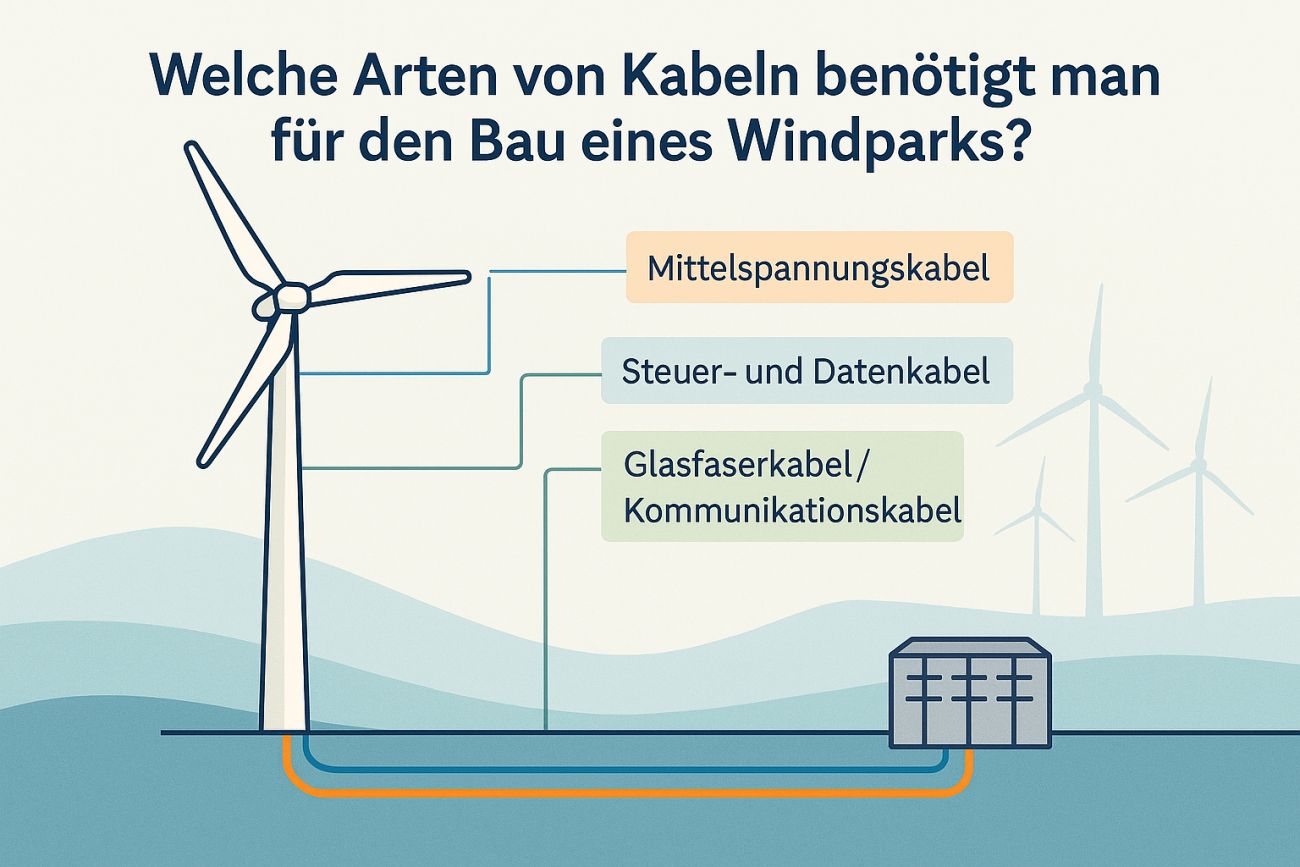

Jakie są potrzebne do budowy farmy wiatrowej?

Przegląd: Jakie rodzaje są stosowane w farmie wiatrowej?

Podczas budowania W przypadku farm wiatrowych powszechnie stosuje się następujące typy:

1. średniego napięcia (SN)

2. niskiego napięcia (nn)

3. światłowodowy / komunikacyjny

4. sterownicze i do transmisji danych

5. odgromowe

6. uziemiające i wyrównawcze potencjały

7. specjalne (np. do morskich farm wiatrowych lub w ruchomych segmentach elektrowni)


Te przejmują kontrolę różne zadania – od przesyłu energii po komunikację do ochrony przed przepięciami i zwarciami doziemnymi.

1. średniego napięcia (SN)

Funkcja

średniego napięcia połączyć poszczególne turbiny wiatrowe ze sobą, a także z podstacja. Transportują one wytworzoną energię elektryczną za pomocą napięcia typowo od 10 kV do 36 kV.

Typowe projekty

• Przewody miedziane lub aluminiowe

• Izolacja XLPE (polietylen usieciowany)

• ekranowanie (np. oplot Cu lub przewodzące tworzywo sztuczne)

• mechaniczne powłoki ochronne do Układanie pod ziemią (np. taśma stalowa)


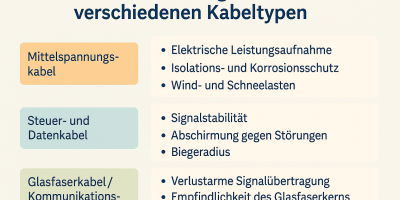

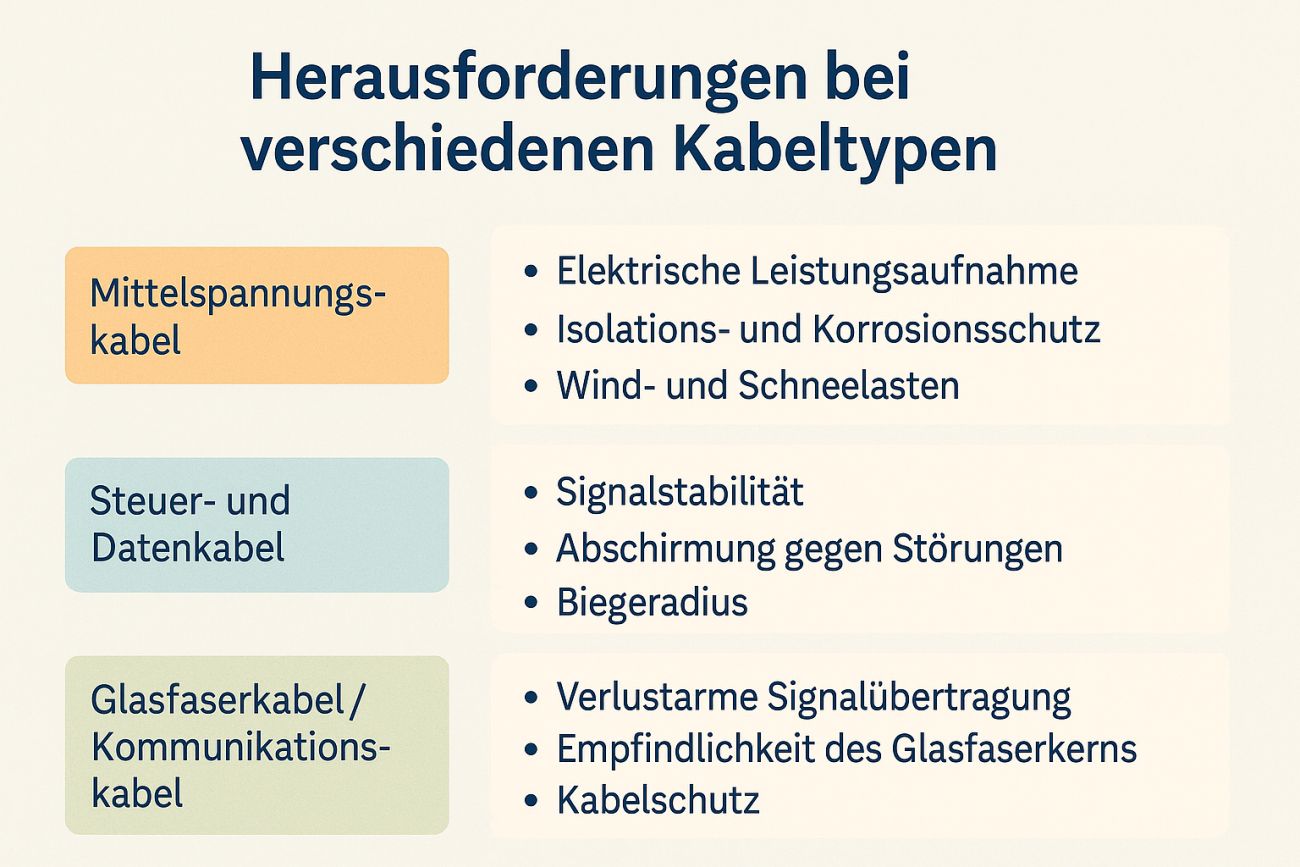

Wyzwania

• Wysoka obciążalność prądowa przy jednoczesnej długiej żywotności

• Naprężenia termiczne spowodowane przepływem prądu i wpływami środowiska (temperatura, gleba)

• Naprężenia mechaniczne podczas układania pod ziemią lub na morzu

• Ekranowanie przed falami elektromagnetycznymi Zaburzenia

• Ochrona przed wilgocią i korozją – szczególnie w morskich farmach wiatrowych


Specjalne wymagania

• Normy takie jak DIN EN 60228, VDE 0276 lub IEC 60502-2

• Szczelność ciśnieniowa i wodoszczelność wzdłużna (LWD) dla lokalizacji morskich lub wilgotnych


2. niskiego napięcia (nn)

Funkcja

Wnętrze gondoli i wieży, nn służą do zasilania poszczególnych komponentów – takich jak układy hydrauliczne, oświetlenie, ogrzewanie czy czujniki.

Typowe projekty

• Przewodnik miedziany, elastyczna konstrukcja

• Izolacja z PVC lub gumy

• Materiały bezhalogenowe, trudnopalne


Wyzwania

• Drgania i naprężenia zginające na ruchomych elementach instalacji

• odporność na temperaturę, szczególnie dla instalacji morskich lub w ogrzewanych obudowach

• Wymagania dotyczące ochrony przeciwpożarowej w przestrzeniach zamkniętych


Specjalne wymagania

• Bezhalogenowy, niski Wytwarzanie dymu (np. HFFR)

• Odporność na promieniowanie UV i ozon w Odkryty


3. światłowodowy / komunikacyjny

Funkcja

światłowodowe są niezbędne do transmisji danych w obrębie farmy wiatrowej: umożliwiają komunikację pomiędzy turbinami wiatrowymi, stacjami elektroenergetycznymi, systemami SCADA i Wyświetlacz główny.

Typowe projekty

• Światłowody jednomodowe lub wielomodowe

• Z odciążeniem przewodów i osłoną zewnętrzną (PE lub PUR)

• Ze wzmocnieniem metalowym lub bez


Wyzwania

• Zabezpieczenie mechaniczne podczas pochówku (kamienie, Ruchy podłoża)

• Ochrona przed wilgocią, szczególnie w środowisku morskim

• Przerwanie światłowodowego z powodu Obciążenie zginające


Specjalne wymagania

• Niewrażliwość na zakłócenia elektromagnetyczne (EMC)

• Normy takie jak IEC 60794-1, EN Kod produktu: 50173


4. sterujący i do transmisji danych

Funkcja

sterujący transferem Impulsy sterujące na komponentach, takich jak system pitch, sterowanie generatorem, transformatorów lub systemów monitorowania pracy. Podłącz do transmisji danych Czujniki, siłowniki i wewnętrzne jednostki sterujące.

Typowe projekty

• miedziane wielożyłowe

• Ekranowanie przed falami elektromagnetycznymi Zaburzenia

• Elastyczna izolacja do przenoszenia Używa


Wyzwania

• Zakłócenia EMC spowodowane pobliskimi zasilającymi

• Obciążenie zginające i skręcające spowodowane ruchomą gondolą

• Różnice temperatur wewnątrz i na zewnątrz


Specjalne wymagania

• Aprobata CE, UL lub CSA w zależności od Kraj wywozu

• Trudnopalne, bezhalogenowe


5. odgromowe

Funkcja

Przewodzenie prądów piorunowych sterowane od końcówki łopaty wirnika do gondoli i wieży do gleba. Niezastąpiony do ochrony elementów elektrycznych i do ochrona osobista.

Typowe projekty

• Przewody ze stali ocynkowanej lub miedzi

• Taśmy miedziane zdolne do przenoszenia prądu piorunowego, lub -Liny

• Podłączenie do ograniczników uziemionych


Wyzwania

• Wysokie obciążenie prądowe o krótkim czasie trwania (do 200 000 A)

• Odporność mechaniczna i termiczna

• Ochrona przed korozją w słonym powietrzu


Specjalne wymagania

• DIN EN 62305-3

• Koncepcja ochrony w połączeniu z System uziemienia


6. uziemiające i wyrównawczo-łączące

Funkcja

Upewnij się, że W farmie wiatrowej nie występują żadne niebezpieczne różnice potencjałów. Ty chronisz Zarówno ludzie, jak i technologia borykają się z różnicami napięcia i prowadzą prądy różnicowe.

Typowe projekty

• Liny miedziane o dużej grubości przekroju poprzecznego

• Taśmy uziemiające w gondoli i w Fundacja

• Podłączenie wszystkich metalowych Części obudowy


Wyzwania

• Trwałość w glebie (odporność na korozję)

• Możliwość ułożenia gruntu i kontaktu z Gleba

• Bezpieczne połączenie z uziemieniem fundamentowym lub Ringerder


Specjalne wymagania

• DIN VDE 0100-540, 0185-305

• Obciążalność prądem piorunowym


7. specjalne dla morskich farm wiatrowych

Funkcja

Morskie farmy wiatrowe Dodatkowe wymagania: duże odległości, wilgoć i Słony klimat, ekstremalne temperatury i ciągły ruch fal.

Typowe projekty

• podmorski (podmorski)

• Osłona z polietylenu (PE) lub Specjalnie osunięty stalowy pancerz

• Bardzo długi cykl życia (>30 lat)

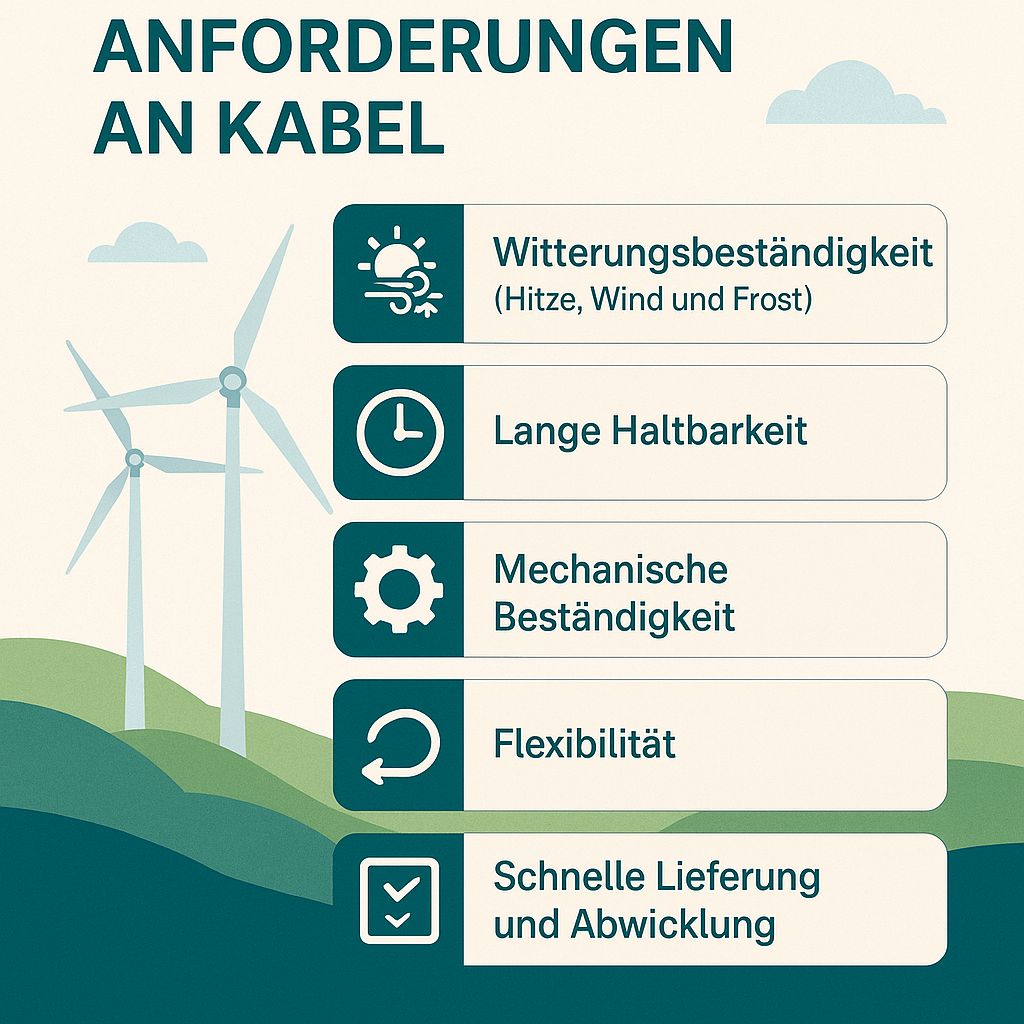

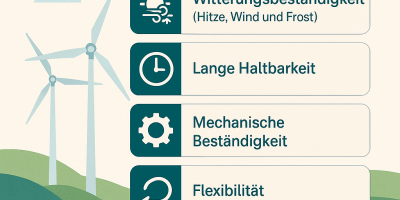

Wyzwania specjalne

• Odporność na ciśnienie i słoną wodę

• Odporność na warunki atmosferyczne (ciepło, wiatr i mróz)

• Długi okres trwałości

• Elastyczność

• Wodoszczelność wzdłużna

• Trudna obsługa podczas wkładania pod spód Woda

• Wysokie koszty dzięki specjalnej produkcji i instalacja

• Szybka dostawa, dostępność i przetwarzanie

Specjalne wymagania

• Normy takie jak IEC 62067, IEC 60228

• Akceptacja międzynarodowa Instytuty badawcze


Planowanie i planowanie projektu: Co muszą wziąć pod uwagę operatorzy farm wiatrowych?

Po wybraniu i Planowanie infrastruktury kablowej farmy wiatrowej powinno uwzględniać następujące aspekty: Pod uwagę brane są:

1. Analiza lokalizacji

• Topografia, podłoże, wilgotność

• czynniki środowiskowe (promieniowanie UV, Zasolenie, wahania temperatury)


2. Wymagania dotyczące przyłączenia do sieci

• poziom napięcia i Podłączenie transformatora

• Wymagania dotyczące ochrony i komunikacji


3. Planowanie kompatybilności elektromagnetycznej (EMC)

• Separacja zasilających i sterowniczych

• Ekranowanie i instalacja w celu Kryteria kompatybilności elektromagnetycznej (EMC)


4. Ekonomiczne studium wykonalności

• Ograniczony wybór wytrzymałych Koszty konserwacji i wymiany

• Inwestycja w wysokiej jakości materiały Opłaca się na dłuższą metę


5. Dokumentacja i zgodność z normami

• Bezproblemowe listy i plany tras

• Certyfikaty zachowania się podczas pożaru, Odporność na warunki środowiskowe, zgodność CE


Okablowanie Turbiny wiatrowe to coś więcej niż tylko układanie – to Krytyczny komponent zapewniający bezawaryjność, bezpieczeństwo i wydajność Eksploatacja farmy wiatrowej. Dobór odpowiednich typów, dostosowanych do lokalizacji, koncepcji systemu i wymagań, określa jakość i Trwałość całej infrastruktury.

operatorów farm wiatrowych oraz Podmioty realizujące projekty powinny zatem na wczesnym etapie zdobywać specjalistyczną wiedzę, projektantów i producentów oraz w doborze komponentów Postaw na certyfikowaną jakość.
